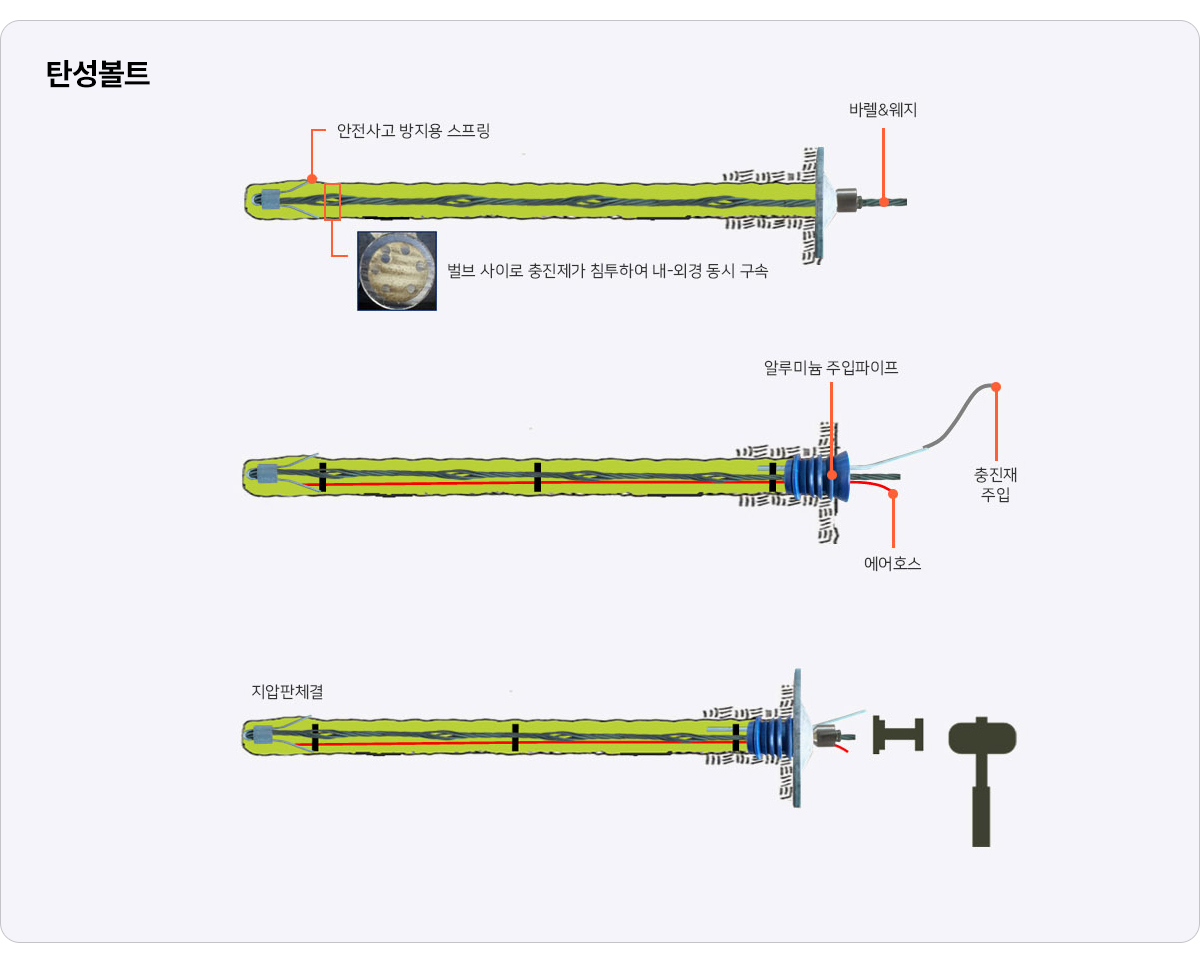

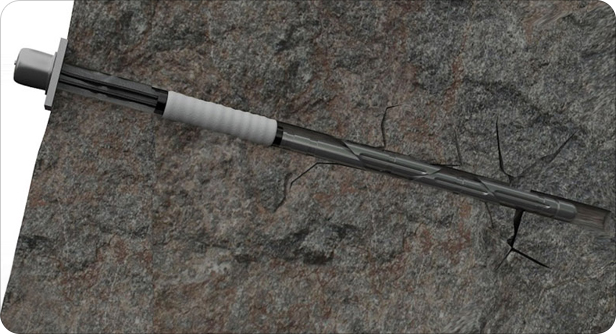

탄성볼트
형식 / 개요
● 탄성볼트는 강선의 인장력과 인장력 발휘시 하우징이 압축력을 발휘함.
● 탄성볼트는강성과 연성이 복합 적용된 볼트로 일반 강성볼트에 비해 격하중 및 거동에 탁월한 안정성을 가진다.
탄성볼트
형식 / 개요
● 탄성볼트는 강선의 인장력과 인장력 발휘시 하우징이 압축력을 발휘함.
● 탄성볼트는강성과 연성이 복합 적용된 볼트로 일반 강성볼트에 비해 격하중 및 거동에 탁월한 안정성을 가진다.
장점 / 단점
● 탄성볼트는 공벽에 밀착하여 지압력으로 지지되는 형식이므로 거동이 발생시 일반 고장력 볼트보다 안전함.
● 지압부위를 탄성볼트의 하우징들이 분산 압축하여 안전성이 확보되고 유지관리가 용이함.
● 일반 강성볼트는 충격이나 거동시 변향이 생겨 구조물의 추락위험이 발생되나 탄성볼트는 거동이나 변형발생시 볼트 내부에서 변형을 잡아주고 압축력을 발생시켜 안전함.

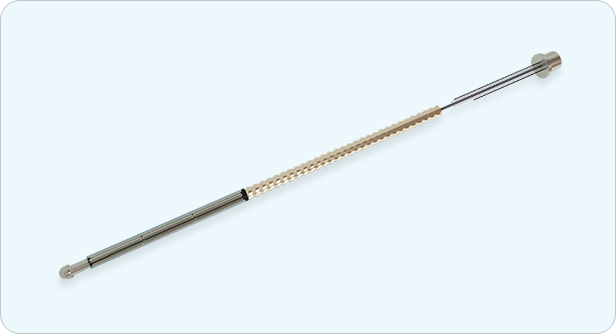

강봉형 앵커
형식 / 개요
● 이형강봉에 정착제를 부착하여 삽입 즉시 임반에 부착되므로 홀 내부 이물질 삽입에 의한 부착강도 저하의 문제가 발생되지 않는다.
장점 / 단점
● 탄성볼트는 공벽에 밀착하여 지압력으로 지지되는 형식이므로 거동이 발생시 일반 고장력 볼트보다 안전함.
● 지압부위를 탄성볼트의 하우징들이 분산 압축하여 안전성이 확보되고 유지관리가 용이함.
● 일반 강성볼트는 충격이나 거동시 변향이 생겨 구조물의 추락위험이 발생되나 탄성볼트는 거동이나 변형발생시 볼트 내부에서 변형을 잡아주고 압축력을 발생시켜 안전함.
강봉형 앵커
형식 / 개요
● 이형강봉에 정착제를 부착하여 삽입 즉시 임반에 부착되므로 홀 내부 이물질 삽입에 의한 부착강도 저하의 문제가 발생되지 않는다.
장점 / 단점
● 천공 홀 내부에 앵커 삽입시 발생되는 이물질 삽입을 원천 방지하고 일반 강선 영구앵커의 초기변형에 의한 거동을 사전에 방지함.
● 연약 지반 및 절리가 발달된 암반에 효과적으로 정착되어 일반 영구앵커에 비하여 정착장 검토 시 짧게 시공하므로 친환경적인 공법임.
● 강봉형 앵커는 일반 강연선 앵커에 비해 재 긴장 및 장력 유지에 효과적인 공법임.
탄성볼트 적용시 구조물의 거동
장점 / 단점
● 천공 홀 내부에 앵커 삽입시 발생되는 이물질 삽입을 원천 방지하고 일반 강선 영구앵커의 초기변형에 의한 거동을 사전에 방지함.
● 연약 지반 및 절리가 발달된 암반에 효과적으로 정착되어 일반 영구앵커에 비하여 정착장 검토 시 짧게 시공하므로 친환경적인 공법임.
● 강봉형 앵커는 일반 강연선 앵커에 비해 재 긴장 및 장력 유지에 효과적인 공법임.

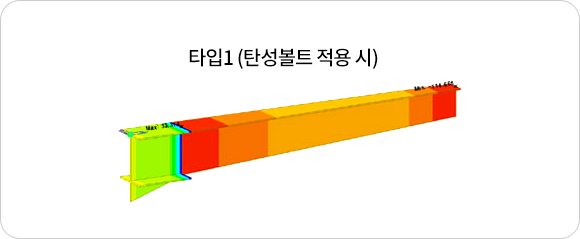

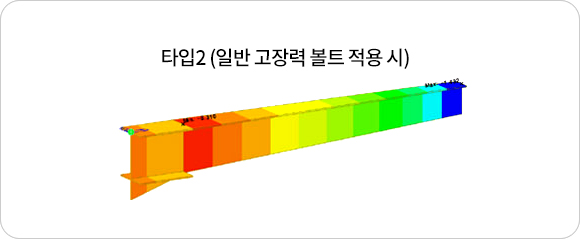

탄성볼트 적용시 구조물의 거동
재료표준 비교(단위 : 면적)
구분 |
재질기호 |
KS규격 |
기계적 성질(KS표준) |
항복강도(MPa) |
인장강도(MPa) |
연신용(%) |
이형봉강 록볼트 |
SD35 |
SD35 |
300~450 |
500 이상 |
18 이상 |
탄성볼트 |
SWPC7B |
SWPC7B |
1,400 |
1,640 |
3.5 이상 |
구분 |
재질기호 |
KS규격 |
기계적 성질(KS표준) |
항복강도(MPa) |
인장강도(MPa) |
연신용(%) |
이형봉강 록볼트 |
SD35 |
SD35 |
300~450 |
500 이상 |
18 이상 |
탄성볼트 |
SWPC7B |
SWPC7B |
1,400 |
1,640 |
3.5 이상 |
재품 비교(단위 : 면적)
구분 |
항복하중(ton / 본) |
인장하중(ton / 본) |
허용출력(ton / 본) |
비고 |
이형봉강 록볼트 (SD 35~25mm) |
17.7 |
25.3 |
8.85 (88.67KN) |
한국도로공사 기준 |
탄성볼트 (SWPC7B ~ 15.2mm) |
22.6 |
26.6 |
11.30 (110.96KN) |
|
구분 |
항복하중(ton / 본) |
인장하중(ton / 본) |
허용출력(ton / 본) |
비고 |
이형봉강 록볼트 (SD 35~25mm) |
17.7 |
25.3 |
8.85 (88.67KN) |
한국도로공사 기준 |
탄성볼트 (SWPC7B ~ 15.2mm) |
22.6 |
26.6 |
11.30 (110.96KN) |
|
