잔도공사잔도 특허
잔도 특허
잔도공사 잔도 특허
특허앵커
다단 지압형 영구앵커 공법 - 특허 제10-1152325
친환경 지압형 영구앵커 공법 - 특허 제10-1152324
압축강봉형 영구앵커 공법 - 특허 제10-1158512
소일네일링 SOILNAILING
분사텐션 소일네일링 공법 - 특허 제10-1129357
소일네일링 개요

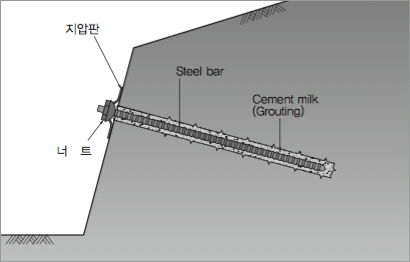

Soil Nailing 공법은 철근을 프리스트레싱 없이 비교적 촘촘한 간격으로 원지반에 삽입하여 원지반 자체의 전체적인 전단 강도를 증대시키고, 공사도중이나 완료후에 예상되는 지반의 변형을 가능한 억제하는 공법이다.
특허앵커
다단 지압형 영구앵커 공법 - 특허 제10-1152325
친환경 지압형 영구앵커 공법 - 특허 제10-1152324
압축강봉형 영구앵커 공법 - 특허 제10-1158512
소일네일링 SOILNAILING
분사텐션 소일네일링 공법 - 특허 제10-1129357
소일네일링 개요
Soil Nailing 공법은 철근을 프리스트레싱 없이 비교적 촘촘한 간격으로 원지반에 삽입하여 원지반 자체의 전체적인 전단 강도를 증대시키고, 공사도중이나 완료후에 예상되는 지반의 변형을 가능한 억제하는 공법이다.
표준 이형철근 제원및 품질관리 기준(KSD 3504, SD 400)
구분 단면적
(㎠)		 항복강도(N/㎟) 인장강도(N/㎟) 설계허용하중(ton) 비고
D25 5.067     9.120 라이너스크류, 정착제 등의 연결재는
KS에 기준된 내용이 없으므로,
철근 모재의 설계허용하중을 참고치로 관리
D29 6.424 400 이상 560 이상 11.563
D32 7.942     14.295
구분 단면적(㎠) 항복강도(N/㎟) 인장강도(N/㎟) 설계허용
하중(ton)		 비고
D25 5.067     9.120 라이너스크류, 정착제 등의 연결재는
KS에 기준된 내용이 없으므로,
철근 모재의 설계허용하중을 참고치로 관리
D29 6.424 400 이상 560 이상 11.563
D32 7.942     14.295
시공 순서
시공 순서
